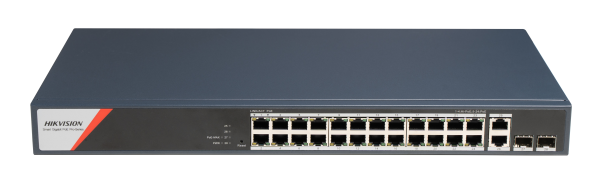

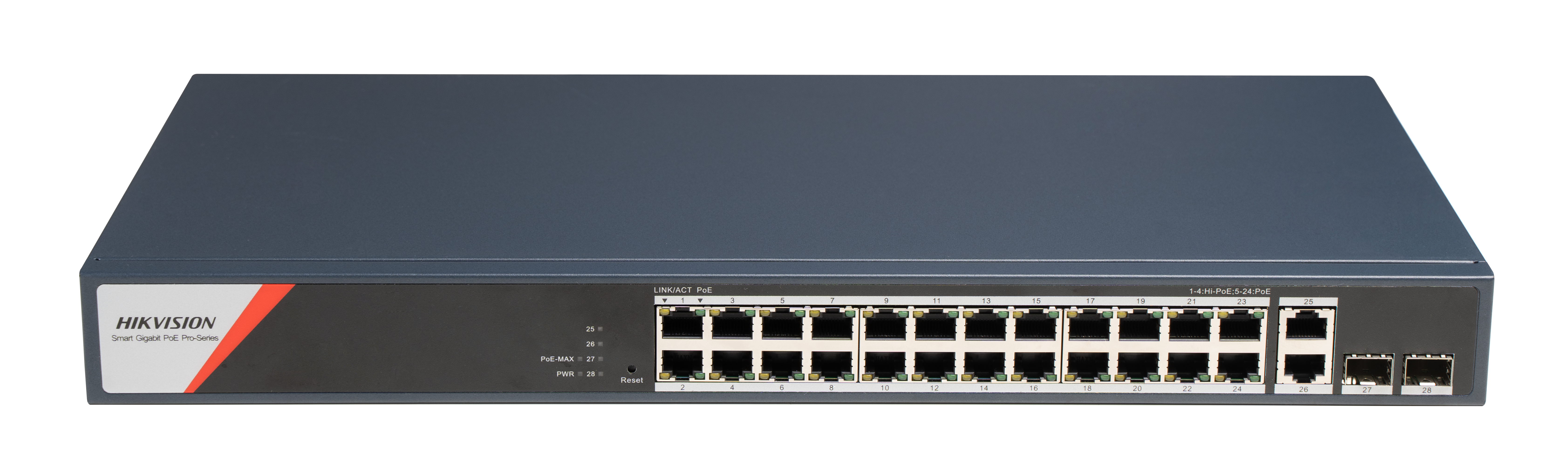

Hikvision DS-3E1528HP-SI-24P2T2F 24-Port Gigabit Hi-PoE Smart Managed Switch

Der Hikvision DS-3E1528HP-SI-24P2T2F ist ein leistungsstarker 24-Port Gigabit Smart Managed PoE Switch für professionelle Netzwerk- und Videoüberwachungsanlagen. Mit 24 Gigabit-PoE-Ports, zwei zusätzlichen Gigabit-RJ45-Ports, zwei Gigabit-SFP-Ports und einem hohen PoE-Gesamtbudget von 370 Watt bietet der Switch die passende Infrastruktur für größere IP-Kamera-, Zutrittskontroll-, Intercom- und Netzwerksysteme.

Besonders interessant ist der DS-3E1528HP-SI-24P2T2F für professionelle Videoüberwachungsanlagen: Die ersten vier PoE-Ports unterstützen IEEE 802.3bt Hi-PoE mit bis zu 90 Watt pro Port, während die weiteren 20 PoE-Anschlüsse jeweils bis zu 30 Watt bereitstellen können. Dadurch lassen sich neben klassischen IP-Kameras auch leistungsstärkere Netzwerkgeräte wie PTZ-Kameras komfortabel über das Netzwerkkabel versorgen.

Intelligente Funktionen wie PoE Watchdog, Long-Range-Übertragung bis 300 Meter, VLAN, STP/RSTP, QoS, Link Aggregation, DHCP Snooping, ACL und SNMP machen den Switch zu einer leistungsfähigen zentralen Netzwerkkomponente für anspruchsvolle Installationen.

24 Gigabit-PoE-Ports für professionelle IP-Systeme

Der Hikvision DS-3E1528HP-SI-24P2T2F verfügt über insgesamt 24 Gigabit-RJ45-Ports mit PoE-Unterstützung.

Alle 24 PoE-Anschlüsse bieten Datenraten von:

• 10 Mbit/s

• 100 Mbit/s

• 1000 Mbit/s / Gigabit Ethernet

Damit eignet sich der Switch ideal für moderne hochauflösende IP-Kameras und andere Netzwerkgeräte, bei denen sowohl eine zuverlässige Stromversorgung als auch eine hohe Datenübertragungsrate erforderlich ist.

Strom und Netzwerkdaten werden über dasselbe Ethernet-Kabel übertragen. Dadurch kann insbesondere bei Videoüberwachungsanlagen auf separate Netzteile an den einzelnen Kamerastandorten verzichtet werden.

Typische angeschlossene Geräte sind beispielsweise:

• IP-Überwachungskameras

• PTZ-Kameras

• Netzwerkvideogeräte

• IP-Sprechanlagen

• Zutrittskontrollsysteme

• Access Points

• Netzwerkgeräte mit PoE-Unterstützung

Großes PoE-Leistungsbudget von 370 Watt

Für die Versorgung angeschlossener PoE-Geräte stellt der Switch ein PoE-Gesamtbudget von bis zu 370 Watt bereit.

Das hohe Leistungsbudget ist besonders bei größeren Videoüberwachungsanlagen wichtig, da mehrere Kameras gleichzeitig zuverlässig über den Switch mit Strom versorgt werden können.

Wie viel Leistung tatsächlich benötigt wird, hängt von den angeschlossenen Geräten ab. Klassische IP-Kameras benötigen häufig wesentlich weniger Leistung als leistungsstarke PTZ-, Heizungs- oder Spezialkameras.

Mit seinem 370-Watt-Budget bietet der DS-3E1528HP-SI-24P2T2F deshalb erhebliche Reserven für professionelle Installationen.

Hi-PoE bis 90 Watt auf Ports 1 bis 4

Eine der wichtigsten Besonderheiten des Switches sind die ersten vier Netzwerkanschlüsse.

Die PoE-Ports 1 bis 4 unterstützen:

• IEEE 802.3af

• IEEE 802.3at

• IEEE 802.3bt

• Hi-PoE bis maximal 90 Watt pro Port

Damit können auch Netzwerkgeräte mit deutlich höherem Strombedarf betrieben werden.

Dies ist insbesondere bei leistungsstarken PTZ-Speed-Dome-Kameras interessant, die beispielsweise durch:

• starke IR-Beleuchtung

• integrierte Heizung

• Motorzoom

• Schwenk-/Neigeantriebe

• zusätzliche Peripherie

einen höheren Leistungsbedarf aufweisen können.

Die Ports 5 bis 24 unterstützen IEEE 802.3af und IEEE 802.3at mit einer maximalen Leistung von 30 Watt je Port.

Bis zu 300 Meter Netzwerkübertragung im Long-Range-Modus

Der Hikvision DS-3E1528HP-SI-24P2T2F unterstützt auf den PoE-Ports 1 bis 24 einen speziellen Long-Range-Modus mit Übertragungsentfernungen von bis zu 300 Metern.

Damit lassen sich kompatible Kameras auch deutlich weiter vom Switch entfernt installieren als bei einer klassischen Ethernet-Verbindung.

Dies kann insbesondere interessant sein für:

• große Firmengelände

• Lagerhallen

• Parkplätze

• Parkhäuser

• Produktionsanlagen

• Außenlager

• Hotels

• Industriegebäude

• größere Wohnanlagen

• weitläufige Grundstücke

Die tatsächlich erreichbare Reichweite hängt unter anderem vom angeschlossenen Kameramodell und der Qualität beziehungsweise dem Zustand der verwendeten Netzwerkverkabelung ab.

PoE Watchdog startet ausgefallene Kameras automatisch neu

Für Videoüberwachungsanlagen bietet der Switch eine besonders praktische Funktion: PoE Watchdog.

Auf den Ports 1 bis 24 kann der Switch angeschlossene Kameras überwachen. Reagiert eine Kamera nicht mehr, kann der entsprechende PoE-Port automatisch neu gestartet werden.

Dadurch lässt sich eine ausgefallene beziehungsweise nicht mehr reagierende Kamera automatisch neu initialisieren, ohne dass vor Ort manuell:

• der Netzwerkstecker gezogen,

• die Stromversorgung getrennt oder

• der Switch neu gestartet

werden muss.

Gerade bei schwer erreichbaren Kameras oder größeren Installationen kann dies den Wartungsaufwand erheblich reduzieren.

2 zusätzliche Gigabit-RJ45-Ports

Neben den 24 PoE-Anschlüssen stehen zwei zusätzliche Gigabit-RJ45-Ports zur Verfügung.

Diese können beispielsweise zur Verbindung mit:

• Netzwerkvideorekordern

• Routern

• weiteren Switches

• Servern

• bestehenden Unternehmensnetzwerken

verwendet werden.

Die separaten Uplink-Möglichkeiten erleichtern den Aufbau strukturierter professioneller Netzwerke, ohne dafür einen der 24 PoE-Kameraanschlüsse verwenden zu müssen.

2 Gigabit-SFP-Ports für Glasfaserverbindungen

Zusätzlich verfügt der DS-3E1528HP-SI-24P2T2F über zwei Gigabit-SFP-Ports.

Mit geeigneten SFP-Modulen können darüber Glasfaserverbindungen aufgebaut werden.

Dies bietet insbesondere bei größeren Gebäuden, mehreren Gebäudeteilen oder weit auseinanderliegenden Netzwerkschränken Vorteile.

Glasfaserverbindungen eignen sich beispielsweise zur Verbindung von:

• mehreren Netzwerkschränken

• unterschiedlichen Etagen

• verschiedenen Gebäuden

• Haupt- und Unterverteilungen

• größeren Firmen- oder Industriearealen

und ermöglichen eine professionelle Netzwerkinfrastruktur auch über größere Distanzen.

56 Gbit/s Switching Capacity

Der Hikvision Switch bietet eine Switching Capacity von 56 Gbit/s.

Die Paketweiterleitungsrate beträgt bis zu 41,66 Mpps.

Damit verfügt der Switch über ausreichende Leistungsreserven für zahlreiche gleichzeitig arbeitende Gigabit-Netzwerkgeräte und hochauflösende IP-Kameras.

Weitere Netzwerkparameter umfassen:

• 8K MAC-Adresstabelle

• 4,1 Mbit interner Cache

• 56 Gbit/s Switching Capacity

• 41,66 Mpps Packet Forwarding Rate

Gerade bei größeren IP-Videoüberwachungssystemen ist eine leistungsfähige Netzwerkarchitektur wichtig, da zahlreiche Kamerastreams gleichzeitig zum Netzwerkvideorekorder oder zu anderen Systemen übertragen werden.

VLAN-Unterstützung nach IEEE 802.1Q

Der Hikvision DS-3E1528HP-SI-24P2T2F unterstützt IEEE 802.1Q VLAN.

VLANs ermöglichen die logische Trennung verschiedener Netzwerkbereiche innerhalb derselben physischen Infrastruktur.

Unterstützt werden:

• VLAN IDs von 1 bis 4094

• bis zu 4094 VLANs

• Access-Port-Modus

• Trunk-Port-Modus

Damit können beispielsweise Videoüberwachung, Unternehmensnetzwerk, Zutrittskontrolle und andere Systeme logisch voneinander getrennt werden.

Dies verbessert die Strukturierung und kann gleichzeitig die Sicherheit professioneller Netzwerke erhöhen.

Port Isolation für zusätzliche Netzwerksicherheit

Der Switch unterstützt Port Isolation.

Geräte innerhalb einer entsprechenden Isolationsgruppe können nicht direkt miteinander kommunizieren, behalten jedoch die Kommunikation mit Ports außerhalb dieser Gruppe.

Diese Funktion kann insbesondere in Videoüberwachungsnetzen sinnvoll sein, wenn angeschlossene Endgeräte voneinander getrennt werden sollen.

STP und RSTP zur Vermeidung von Netzwerkschleifen

Der Switch unterstützt:

• IEEE 802.1D STP

• IEEE 802.1w RSTP

Diese Protokolle dienen der Vermeidung problematischer Netzwerkschleifen.

Schleifen innerhalb eines Ethernet-Netzwerks können zu einer erheblichen Beeinträchtigung oder sogar zum vollständigen Ausfall der Netzwerkkommunikation führen.

Mit STP und RSTP bietet der DS-3E1528HP-SI-24P2T2F entsprechende Funktionen für professionell strukturierte Netzwerke.

Link Aggregation

Der Switch unterstützt statische Link Aggregation.

Dabei können mehrere physische Netzwerkverbindungen zu einer logischen Verbindung zusammengefasst werden.

Dies kann genutzt werden für:

• höhere verfügbare Bandbreite

• Lastverteilung

• Port-Redundanz

• leistungsfähigere Switch-zu-Switch-Verbindungen

Der Hikvision Switch unterstützt bis zu 8 Aggregationsgruppen.

QoS für priorisierten Netzwerkverkehr

Mit Quality of Service – QoS kann Netzwerkverkehr entsprechend seiner Bedeutung priorisiert werden.

Der Switch unterstützt eine portbasierte Prioritätskonfiguration sowie:

• SP – Strict Priority

• WRR – Weighted Round Robin

Dadurch kann wichtiger Datenverkehr gegenüber weniger zeitkritischen Daten bevorzugt behandelt werden.

Gerade in Netzwerken mit Videoüberwachung, VoIP, Intercom-Systemen oder unterschiedlichen Netzwerkdiensten kann QoS zu einer kontrollierteren Nutzung der verfügbaren Bandbreite beitragen.

Storm Control

In größeren Netzwerken können Broadcast-, Multicast- oder unbekannte Unicast-Datenpakete unter bestimmten Umständen erhebliche Netzwerkbelastungen verursachen.

Der DS-3E1528HP-SI-24P2T2F unterstützt deshalb Storm Control.

Die Datenrate entsprechender Pakete kann portbezogen begrenzt werden, um eine Beeinträchtigung des gesamten Netzwerks zu verhindern.

DHCP Snooping

Mit DHCP Snooping bietet der Switch eine zusätzliche Sicherheitsfunktion für professionelle Netzwerke.

Dabei können nicht autorisierte DHCP-Server daran gehindert werden, den regulären Netzwerkbetrieb zu beeinträchtigen.

Nur DHCP-Datenverkehr von entsprechend als vertrauenswürdig konfigurierten Ports kann zugelassen werden.

Dies erhöht die Kontrolle über die automatische Vergabe von IP-Adressen im Netzwerk.

ACL – Access Control Lists

Der Hikvision Switch unterstützt Access Control Lists (ACL).

Regeln können unter anderem anhand folgender Kriterien definiert werden:

• Quell-MAC-Adresse

• Ziel-MAC-Adresse

• Quell-IP-Adresse

• Ziel-IP-Adresse

• IP-Protokolltyp

Unterstützt werden sowohl IPv4 ACLs als auch MAC ACLs.

Damit lässt sich der Zugriff zwischen verschiedenen Netzwerkgeräten und Netzwerksegmenten gezielt steuern.

IP Source Guard

Zusätzlich unterstützt der Switch IP Source Guard – IPSG.

Dabei können Netzwerkgeräte anhand von:

• Port

• MAC-Adresse

• IP-Adresse

gebunden beziehungsweise kontrolliert werden.

Der Switch unterstützt bis zu 256 Security Entries.

Damit stehen zusätzliche Möglichkeiten zur Absicherung des Netzwerkzugangs zur Verfügung.

Kabeldiagnose zur schnellen Fehlersuche

Ein besonders praktisches Werkzeug bei Installation und Wartung ist die integrierte Cable Detection.

Der Switch kann unter anderem:

• offene Leitungen erkennen

• Kurzschlüsse erkennen

• die Netzwerkkabellänge bestimmen

Dadurch können Verkabelungsprobleme schneller lokalisiert werden.

Gerade bei umfangreichen Videoüberwachungssystemen mit vielen verlegten Netzwerkkabeln kann diese Funktion die Fehlersuche deutlich vereinfachen.

SNMP-Unterstützung

Für die Integration in professionelle Netzwerkmanagement-Systeme unterstützt der Switch:

• SNMP v1

• SNMP v2c

Dadurch können Statusinformationen über kompatible Drittanbieter-Netzwerkmanagement-Plattformen abgefragt und überwacht werden.

LLDP zur Erkennung angeschlossener Geräte

Über IEEE 802.1AB LLDP kann der Switch Informationen über direkt angeschlossene Netzwerkgeräte austauschen beziehungsweise diese erkennen.

Dies erleichtert die Übersicht und Verwaltung komplexerer Netzwerkstrukturen.

Port Mirroring

Der DS-3E1528HP-SI-24P2T2F unterstützt Port Mirroring.

Dabei kann der Datenverkehr eines Netzwerkports zu einem anderen Port gespiegelt werden.

Dies ist insbesondere bei:

• Netzwerkdiagnosen

• Fehlersuche

• Analyse des Datenverkehrs

• Wartungsarbeiten

hilfreich.

Hik-Partner Pro Fernverwaltung

Der Switch unterstützt die Integration in Hik-Partner Pro.

Darüber können verschiedene Netzwerk- und Geräteeigenschaften überwacht beziehungsweise verwaltet werden.

Zu den unterstützten Funktionen gehören unter anderem:

• Anzeige der Portgeschwindigkeit

• Anzeige der Bandbreitenauslastung

• Überwachung der PoE-Leistungsaufnahme

• Darstellung der Netzwerktopologie

• Anzeige von Alarmzuständen

• Neustart von Ports und Geräten

• Aktivierung des Long-Range-Modus

• Remote-Firmware-Upgrade

Dadurch kann insbesondere bei mehreren Installationen oder entfernten Kundenstandorten der Verwaltungs- und Wartungsaufwand reduziert werden.

Webbasierte Geräteverwaltung

Neben Hik-Partner Pro unterstützt der Switch eine klassische webbasierte Administration.

Darüber können verschiedene Netzwerkeinstellungen direkt konfiguriert und überwacht werden.

Der Switch unterstützt außerdem DHCP Client zur automatischen Vergabe einer Management-IP-Adresse.

Zusätzlich steht Hikvisions Super IP mit der festen Adresse 10.180.190.200 für den direkten Zugriff zur Verfügung.

HikCentral Pro Unterstützung

Der Netzwerk-Switch kann ebenfalls über HikCentral Pro verwaltet werden.

Dadurch lässt sich die Netzwerkkomponente in größere Hikvision Sicherheits- und Managementinfrastrukturen integrieren.

Gerade bei professionellen Videoüberwachungsanlagen mit mehreren Switches, Rekordern und Kameras ermöglicht dies eine zentralere Verwaltung der gesamten Infrastruktur.

6 kV Überspannungsschutz

Der Hikvision DS-3E1528HP-SI-24P2T2F verfügt über einen integrierten 6-kV-Überspannungsschutz.

Diese zusätzliche Schutzmaßnahme erhöht die Robustheit des Geräts gegenüber elektrischen Störeinflüssen und ist insbesondere bei professionellen Sicherheitsinstallationen relevant.

Eine fachgerechte Erdung und Installation bleibt selbstverständlich erforderlich.

Professionelles Metallgehäuse für Rackmontage

Der Switch besitzt ein robustes Metallgehäuse und eignet sich sowohl für die Aufstellung auf einer geeigneten Oberfläche als auch für den Einbau in einen Netzwerkschrank.

Rack-Montagewinkel sind vorgesehen beziehungsweise im Lieferumfang des dafür ausgelegten Geräts berücksichtigt.

Die Abmessungen betragen:

440 × 44 × 220,8 mm

Damit entspricht die Breite dem typischen Format professioneller 19-Zoll-Netzwerkkomponenten.

Das Nettogewicht beträgt ca. 2,975 kg.

Für professionelle Videoüberwachungs- und Netzwerkanlagen

Der Hikvision DS-3E1528HP-SI-24P2T2F ist weit mehr als ein einfacher 24-Port-PoE-Switch.

Die Kombination aus 24 Gigabit-PoE-Ports, 370 Watt PoE-Budget, vier 90-Watt-Hi-PoE-Anschlüssen, Gigabit-SFP-Uplinks, 300-Meter-Long-Range-Modus, PoE Watchdog und umfangreichen Smart-Managed-Netzwerkfunktionen macht ihn besonders für professionelle Sicherheits- und Videoüberwachungsanlagen interessant.

Während klassische unmanaged PoE-Switches im Wesentlichen Strom- und Datenverbindungen bereitstellen, bietet dieses Modell zahlreiche Möglichkeiten zur Netzwerkstrukturierung, Überwachung, Diagnose und Fernverwaltung.

Highlights

• 24 × Gigabit PoE RJ45

• 2 × Gigabit RJ45

• 2 × Gigabit SFP

• 370 W PoE-Gesamtbudget

• Ports 1–4 mit IEEE 802.3bt Hi-PoE

• bis zu 90 W pro Port auf Ports 1–4

• Ports 5–24 mit bis zu 30 W PoE

• IEEE 802.3af / 802.3at / 802.3bt

• Long Range bis 300 m

• PoE Watchdog

• automatische Erkennung und Neustart nicht reagierender Kameras

• 56 Gbit/s Switching Capacity

• 41,66 Mpps Forwarding Rate

• 8K MAC-Adresstabelle

• 4,1 Mbit interner Cache

• IEEE 802.1Q VLAN

• bis zu 4094 VLANs

• Access- und Trunk-Modus

• Port Isolation

• STP / RSTP

• statische Link Aggregation

• bis zu 8 Aggregationsgruppen

• QoS

• SP / WRR

• Storm Control

• DHCP Snooping

• ACL

• IPv4 ACL / MAC ACL

• IP Source Guard

• Port Mirroring

• Cable Detection

• SNMP v1 / v2c

• LLDP

• Hik-Partner Pro

• HikCentral Pro

• Web-Management

• 6 kV Überspannungsschutz

• Metallgehäuse

• Rackmontage möglich

Technische Kurzinfo

Hersteller: Hikvision
Modell: DS-3E1528HP-SI-24P2T2F
Produkttyp: Smart Managed Gigabit PoE Switch
PoE-Ports: 24 × Gigabit RJ45
Zusätzliche RJ45-Ports: 2 × Gigabit
SFP-Ports: 2 × Gigabit
Gesamtzahl Netzwerkports: 28
PoE-Budget: 370 W
Hi-PoE: Ports 1–4
Max. Leistung Ports 1–4: 90 W je Port
Max. Leistung Ports 5–24: 30 W je Port
PoE-Standards: IEEE 802.3af / 802.3at / 802.3bt
Long Range: bis 300 m auf Ports 1–24
PoE Watchdog: Ja
Switching Capacity: 56 Gbit/s
Forwarding Rate: 41,66 Mpps
MAC-Adresstabelle: 8K
Interner Cache: 4,1 Mbit
VLAN: IEEE 802.1Q
VLAN IDs: 1–4094
STP: IEEE 802.1D
RSTP: IEEE 802.1w
Link Aggregation: statisch, bis 8 Gruppen
QoS: Ja
DHCP Snooping: Ja
ACL: Ja
IP Source Guard: Ja
SNMP: v1 / v2c
LLDP: IEEE 802.1AB
Port Mirroring: Ja
Kabeldiagnose: Ja
Remote Management: Hik-Partner Pro
Zentrales Management: HikCentral Pro
Web-Management: Ja
Überspannungsschutz: 6 kV
Gehäuse: Metall
Montage: Desktop / Rack
Abmessungen: 440 × 44 × 220,8 mm
Nettogewicht: ca. 2,975 kg
Stromversorgung: 100–240 V AC, 50/60 Hz
Max. Leistungsaufnahme: 400 W
Leerlaufverbrauch: ca. 30 W
Betriebstemperatur: 0 °C bis +45 °C
Luftfeuchtigkeit: 5–95 %, nicht kondensierend

Der Hikvision DS-3E1528HP-SI-24P2T2F ist damit eine leistungsfähige Netzwerklösung für größere IP-Videoüberwachungsanlagen und professionelle Sicherheitsnetzwerke. Besonders das 370-Watt-PoE-Budget, die vier 90-Watt-Hi-PoE-Ports, 24 Gigabit-Kameraanschlüsse, zwei Gigabit-SFP-Uplinks, 300 Meter Long Range und PoE Watchdog heben das Modell deutlich von einfachen PoE-Switches ab.
